卡爾特低壓螺桿空壓機

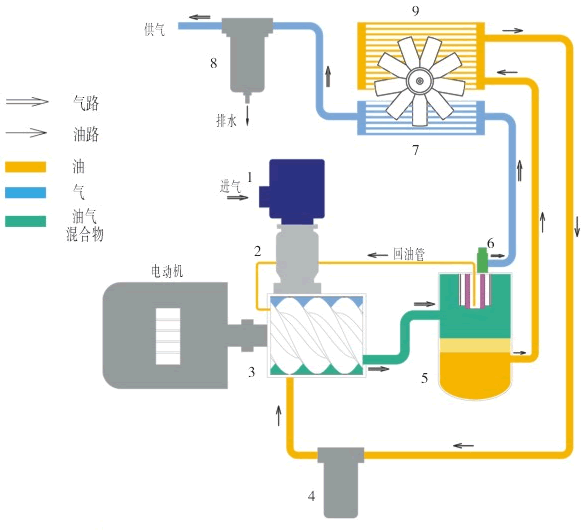

• 風冷螺桿空氣壓縮機流程圖



  氣管路系統：

  1.   空氣濾清器

  、 2.進氣控制閥

  、 3.主機 、5.油氣分離器

  、6.最小壓力閥

  、 7.后冷卻器 、8.氣水分離器

  油管路系統：

  2.   主機 4.油過濾器 5.油氣分離器 9.油冷卻器



  水冷螺桿空氣壓縮機流程圖



  氣管路系統：

  1.空氣濾清器

  、2.進氣控制閥

  、3.主機

  、4.油氣分離器 7.最小壓力閥 、8.后冷卻器

  、10.氣水分離器

  。

  油管路系統：

  3.主機、 4.油氣分離器

  、 5.油過濾器

  、6.恒溫閥(水冷機用) 、9.油冷卻器

•

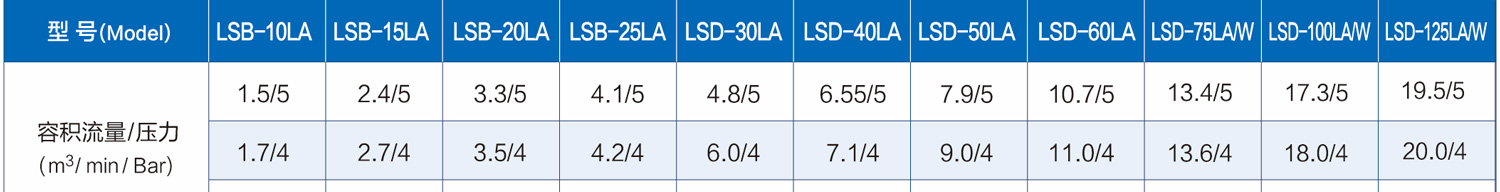

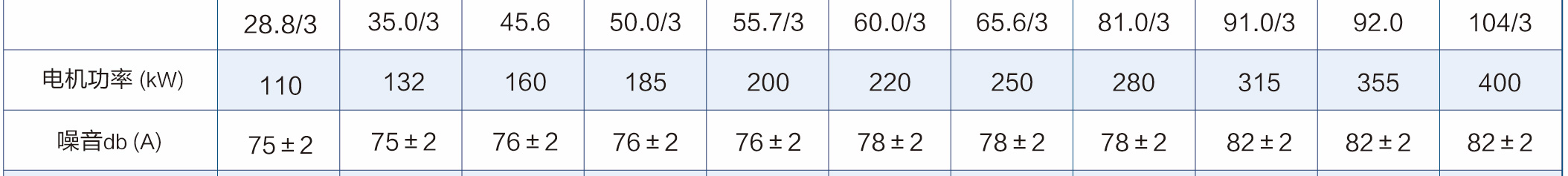

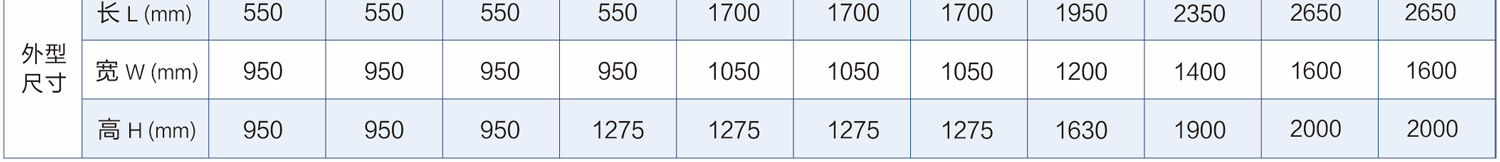

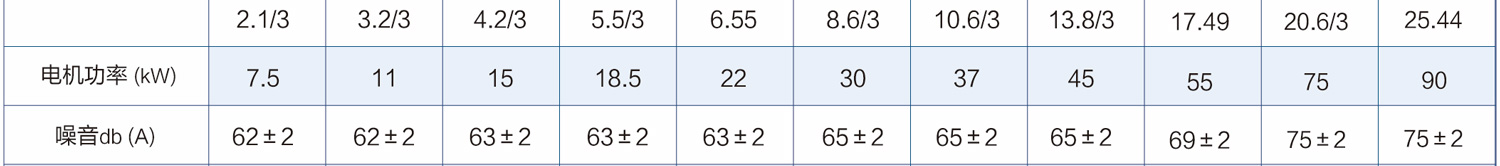

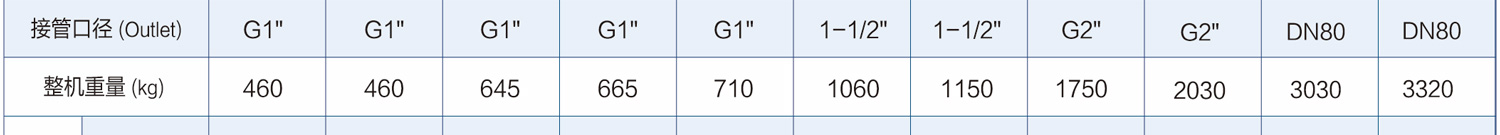

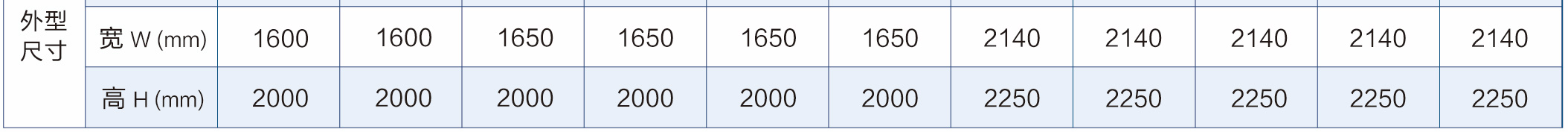

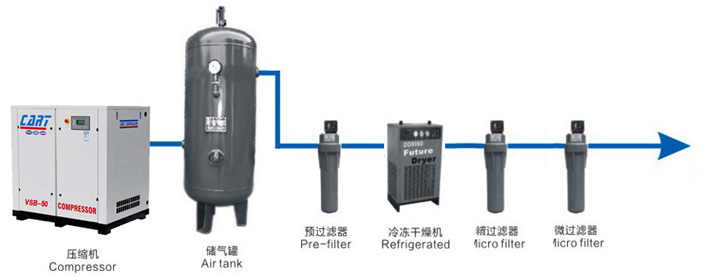

典型配置圖
