卡爾特L系列高性能型空壓機

；
2、油濾器更換預警指示；
3、油分芯更換預警指示；
4、潤滑油更換預警指示；

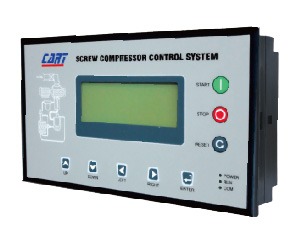

◆微電腦控制器安全保護

1

、對電機的保護：空壓機控制器對電機具有短路、堵轉、過載、三項不平衡進行保護；
2、排氣超溫保護：排氣溫度高于設定溫度高限控制器報警停機，現場故障顯示“排氣溫高”；
3、空壓機防逆轉保護：當接入空壓機的三相電源相序與控制器設置的不一樣時，現場故障顯示“相序錯誤”，控制器不能啟動電機；
4、壓力過高保護：排氣壓力高于設定的壓力高限時控制器報警停機，現場故障顯示“排氣壓力高”；
5、傳感器失靈保護：當壓力傳感器或溫度傳感器斷線時，控制器報警停機�，F(xiàn)場故障顯示“**傳感失靈”；
6、聯動保護：主機運行，排氣溫度已到風機啟動溫度，但風機未運行控制器報警停機，現場故障顯示“風機未運行”。

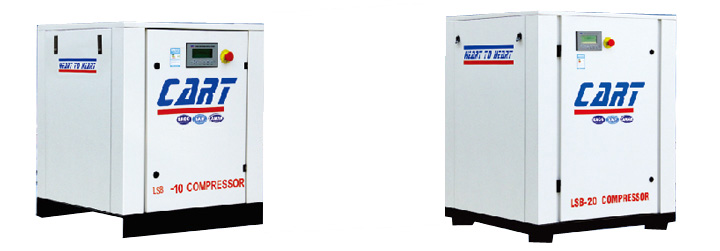

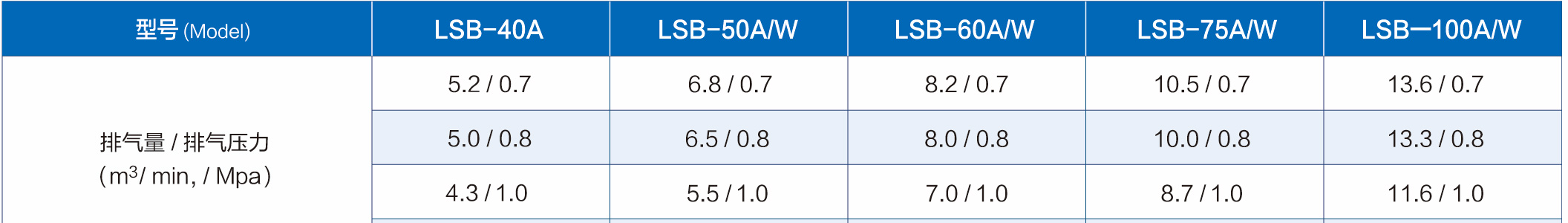

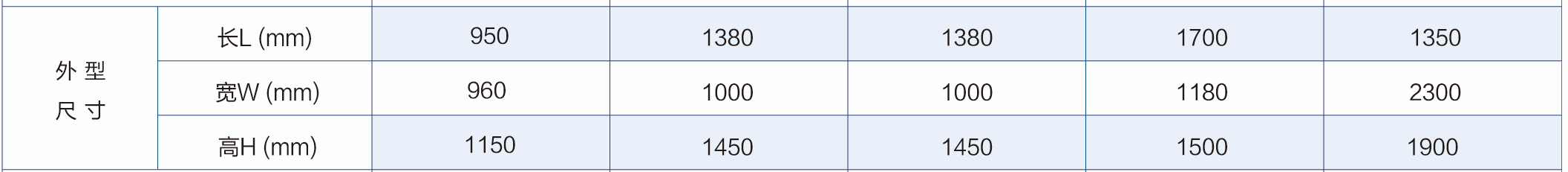

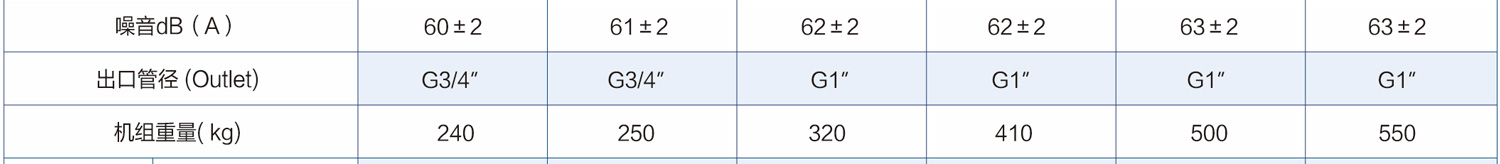

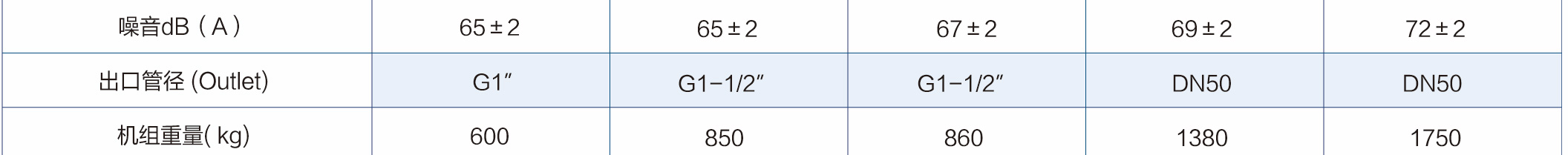

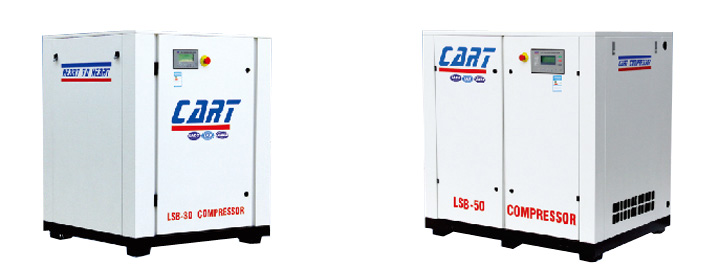

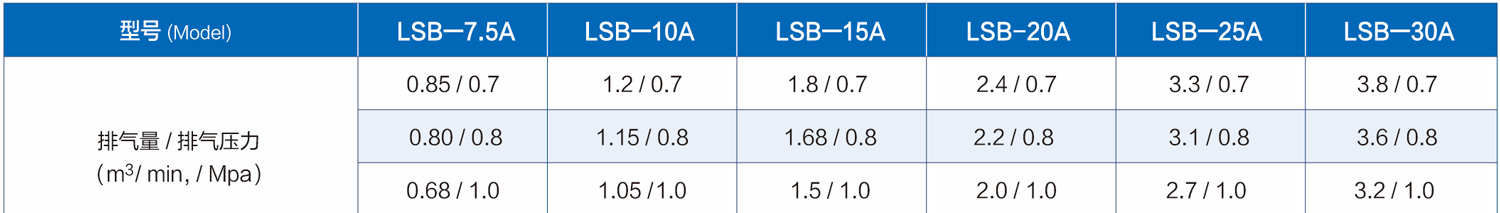

LSB系列（皮帶傳動）螺桿式空氣壓縮機技術參數(5.5kW-22kW)





■ 標準電源：380V±10%/50HZ

，460V/220V/6KV/10KV等電壓均可接受定做

；
■11KW及以下為直接啟動，15KW以上為星三角啟動

，可定做軟啟動

；
■ 工作環境溫度：-5℃-45℃；
■ F.A.D容積流量根據ASMC PTC9或IS 01217標準（GB/T3853）測試

；
■ 傳動方式：皮帶傳送；
■ 可定做排氣壓力1.7Mpa以上機型

，歡迎洽談

；

■ 公司對產品不斷改進，保有設計變更權

，參數或外觀更改

，恕不另行通知。

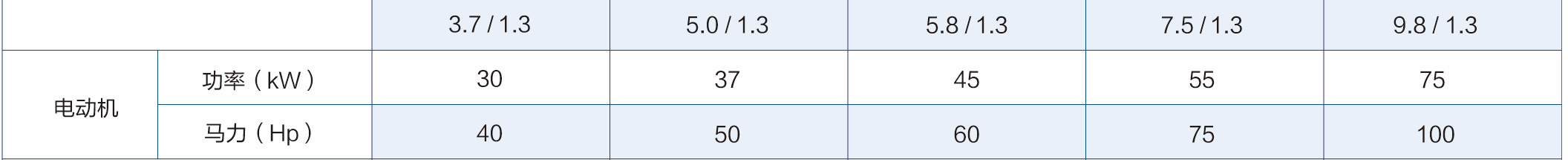

LSB系列（皮帶傳動）螺桿式空氣壓縮機技術參數(30kW-75kW)





■ 標準電源：380V±10%/50HZ

，460V/220V/6KV/10KV等電壓均可接受定做

；

■ 7.5A、10A為直接啟動

，15A及以上為星三角啟動

，可定做軟啟動；

■ 工作環境溫度：-5℃-45℃

； A代表風冷機型

， W代表水冷機型；

■ F.A.D容積流量根據ASMC PTC9或IS 01217標準（GB/T3853）測試

；

■ 冷卻水進水溫度應小于35℃

，水壓0.2Mpa-0.6Mpa.最低水量時，進出水溫差為24℃

；最大水量時

，進出水溫度為38℃；

■ 傳送方式：皮帶傳送

；

■ 可定做排氣壓力1.7Mpa以上機型

，歡迎洽談，

■ 本公司對產品不斷改進

，保有設計變更權參數或外觀更改

，恕不另行通知。

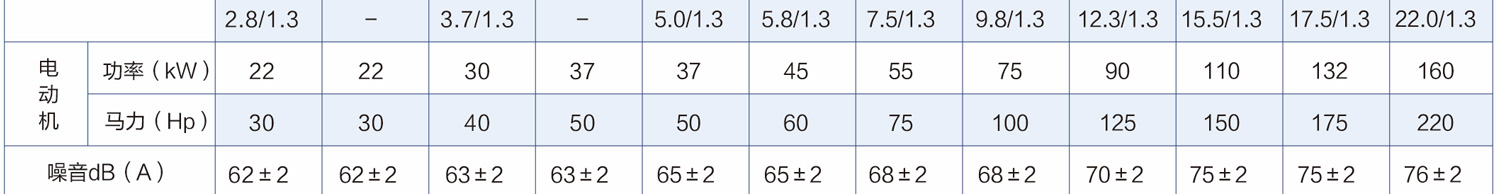

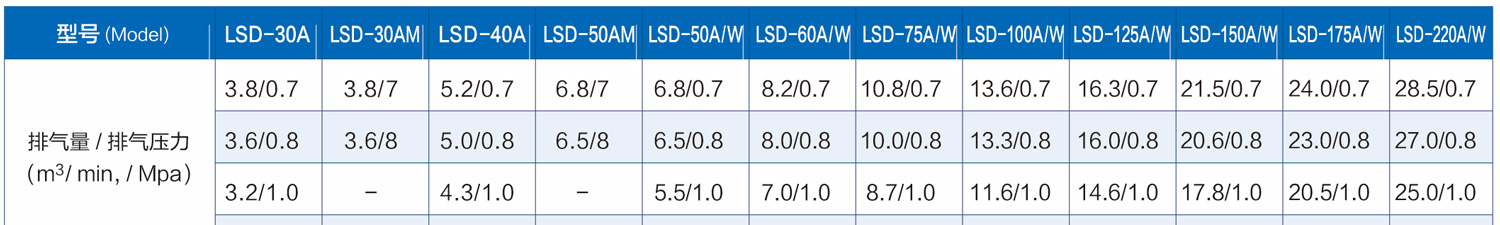

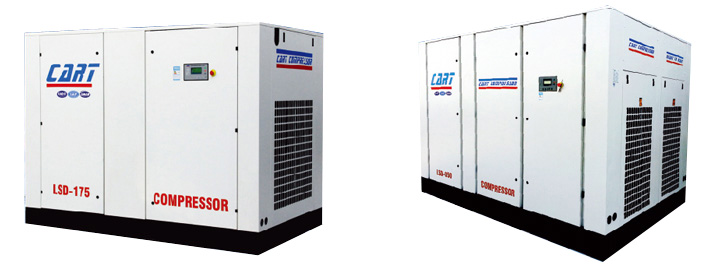

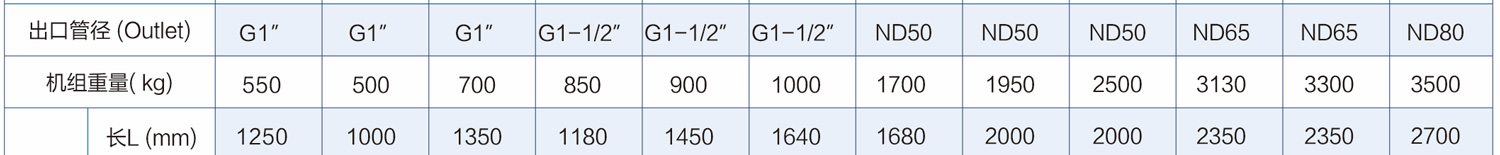

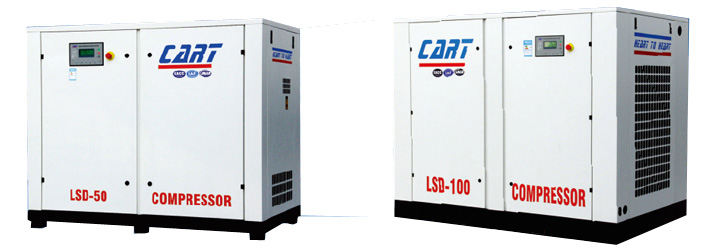

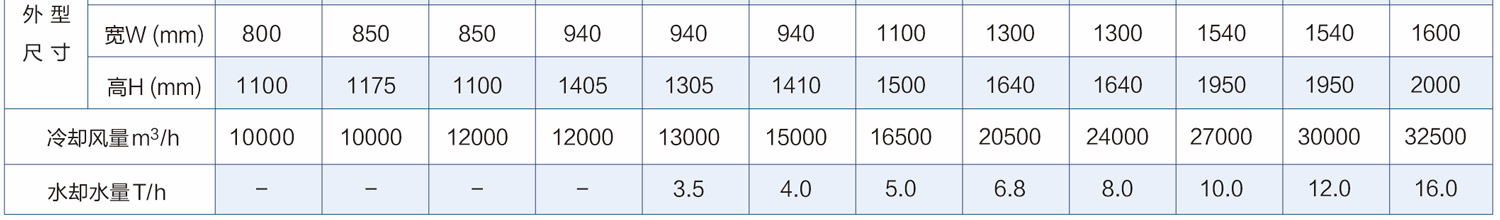

LSD系列（直聯）螺桿式空氣壓縮機技術參數(22kW-160kW)



■ 標準電源：380V±10%/50HZ

，460V/220V/6KV/10KV等電壓均可接受定做

；
■ 7.5A

、10A為直接啟動，15A以上為星三角啟動

，可定做軟啟動

；
■ 工作環境溫度：-5℃-45℃；A代表風冷機型

，W代表水冷機型

；
■ 冷卻水進出溫度小于35℃。水壓0.2Mpa-0.6Mpa

，最低水量時

，進出水溫差為24℃，最大水量時

，進出水溫度為8℃

；
■ F.A.D容積流量根據ASMC PTC9或IS01217標準（GB/T3853）測試；
■ 傳動方式：聯軸器直聯傳動

；
■ 可定做排氣壓力1.7Mpa以上機型

，歡迎洽談；
■ 本公司對產品不斷改進

，保有設計變更權：參數或外觀更改

，恕不另行通知。

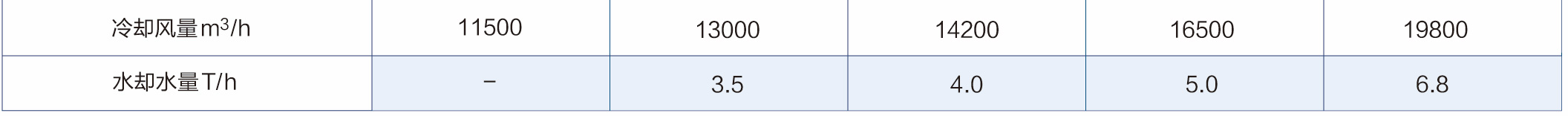

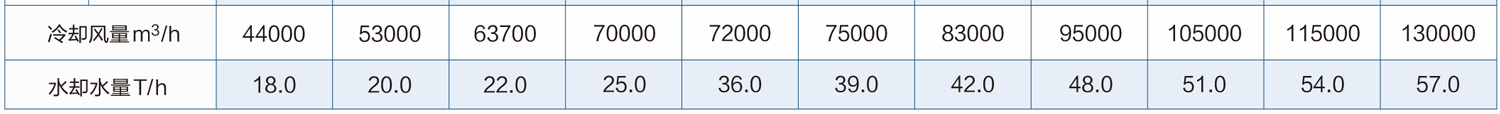

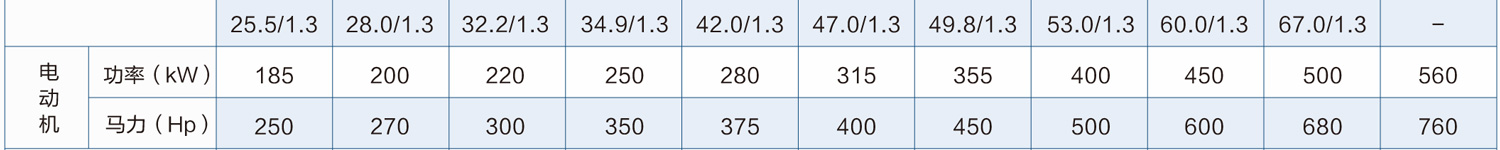

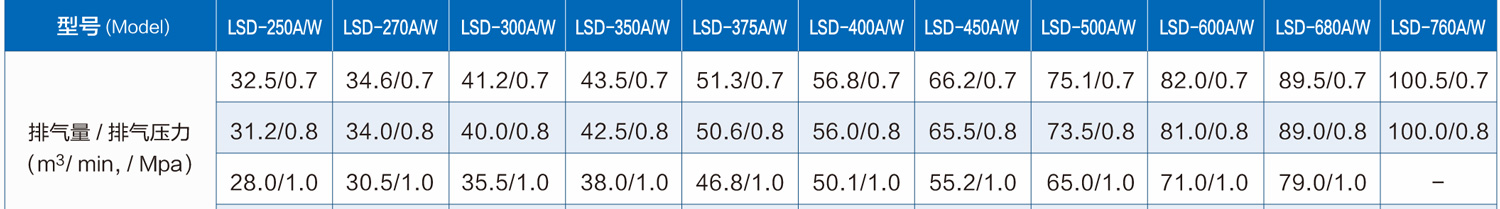

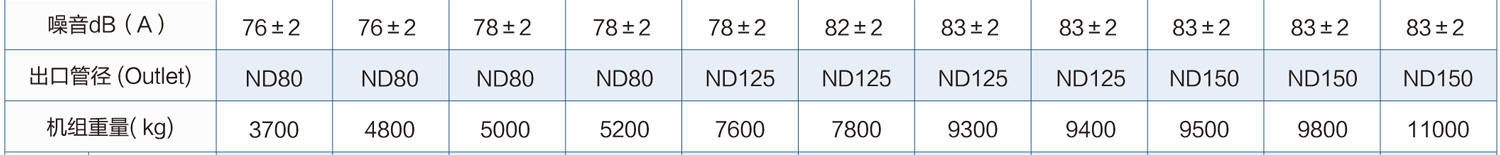

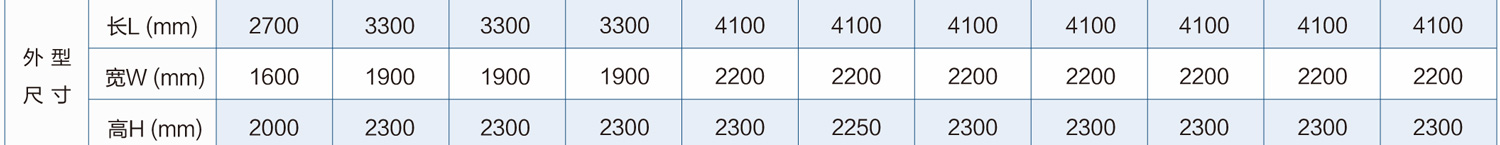

LSD系列（直聯）螺桿式空氣壓縮機技術參數(185kW-560kW)





■ 標準電源：380V±10%/50HZ

，460V/220V/6KV/10KV等電壓均可接受定做

；

■ 11KW及以下為直接啟動，15KW以上為星三角啟動

，可定做軟啟動

；

■ 工作環境溫度：-5℃-45℃；

■ F.A.D容積流量根據ASMC PTC9或IS 01217標準（GB/T3853）測試

；

■ 傳動方式：直聯傳送

；

■ 可定做排氣壓力1.7Mpa以上機型，歡迎洽談

；

■ 公司對產品不斷改進

，保有設計變更權，參數或外觀更改

，恕不另行通知

。

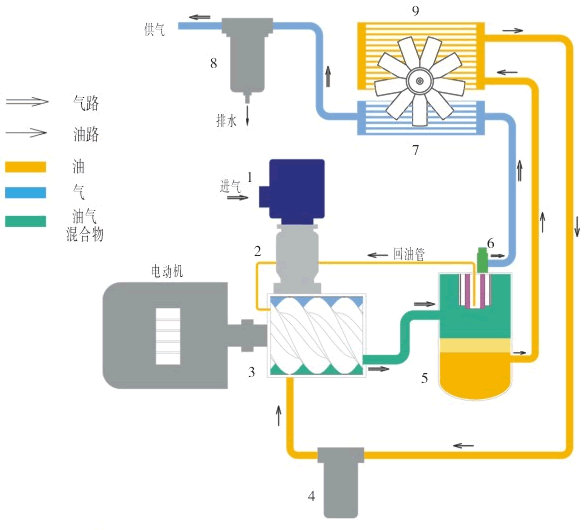

• 風冷螺桿空氣壓縮機流程圖



  氣管路系統：

  1.   空氣濾清器、 2.進氣控制閥

  、 3.主機
  、5.油氣分離器 、6.最小壓力閥
  、 7.后冷卻器
  、8.氣水分離器

  油管路系統：

  2.   主機 4.油過濾器 5.油氣分離器 9.油冷卻器

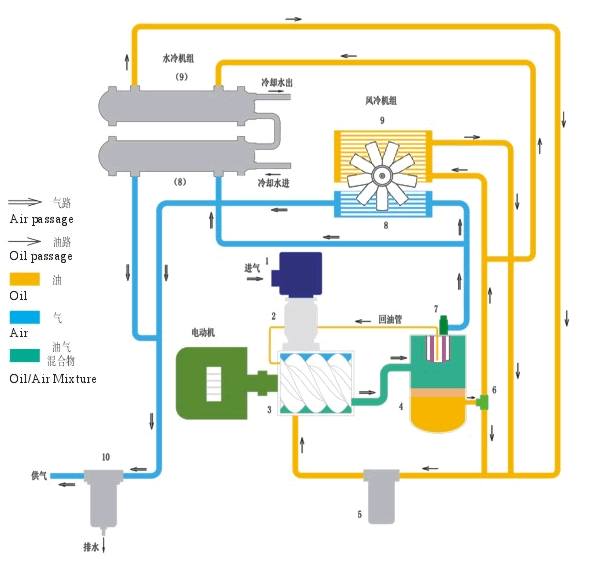

  水冷螺桿空氣壓縮機流程圖



  氣管路系統：

  1.空氣濾清器

  、2.進氣控制閥 、3.主機

  、4.油氣分離器 7.最小壓力閥

  、8.后冷卻器 、10.氣水分離器

  。

  油管路系統：

  3.主機

  、 4.油氣分離器、 5.油過濾器

  、6.恒溫閥(水冷機用)

  、9.油冷卻器

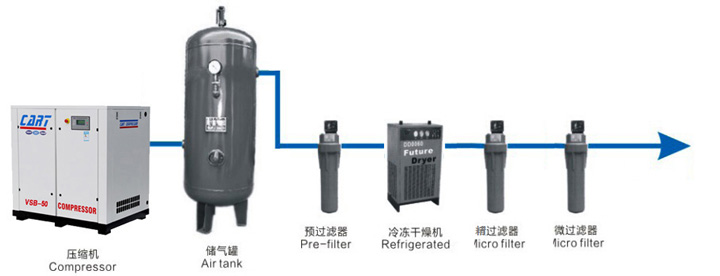

典型配置圖
